DB-MT130邁騰整車?yán)韺?shí)一體化實訓室
汽車實訓中心是為學生提供實踐教學、培養動手操作能力，保證學生掌握一定職業技能的一系列要素的統一體，是對學生進行專業崗位技能培訓與鑒定的重要組成部分，是職業教育的基本硬件，其水平高低直接影響著職業院校的教學質量與水平，職業院校也擔負著培養國家和地方所需的高素質技能型人才的重任，因此，加強實訓基地建設也是職業院校建設與發展的內容之一。
一、實驗用車1輛
全新標準汽車整車,( 2013年1.8TSI+DSG邁騰轎車, 舒適型）

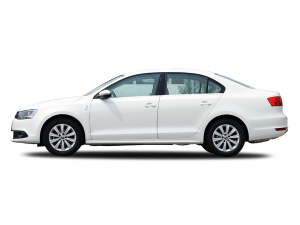

2013年1.8TSI+DSG邁騰轎車，舒適型
二、整車電控系統實訓臺（1套）
1、功能：
（1）整車電控系統實訓臺用于汽車電控系統的教學與實訓，包含汽車電控系統六大部分：發動機電控系統、自動變速器、ABS系統、SRS系統、音響系統、空調系統，燈光與車身電器系統；
（2）測量面板：面板上的電路圖完全根據原廠電路圖設計，安裝4mm測點，可進行電控系統信號測量與分析；
（3）故障設置系統：可以進行多種類型故障設置與故障模擬，包括斷路、短路、間歇性故障、信號不準等；
（4）汽車各系統正常運行，保留完整的動力傳動系統及控制系統。
（5）檢測操作臺通過航空插頭和連接電纜與整車連接，保持原車所有功能。可拆除檢測操作臺，整車可正常行駛。
（6）可移動“檢測操作臺”，可分別進行各控制系統的檢測實訓（電控發動機、變速器控制系統、ABS控制系統、SRS控制系統、空調控制系統、音響系統、燈光和車身電氣控制系統）
（7）檢測操作臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板UV平板噴繪有永不褪色的彩色電路圖；學員可直觀對照電路圖和原車發動機、變速器、ABS、空調、燈光與車身電氣系統實物，認知和分析各控制系統的工作原理。
（8）檢測操作臺面板上安裝有檢測端子，可直接在面板上進行原車發動機、變速器、ABS、空調、燈光與車身電氣控制系統的檢測實訓。
（9）可實現汽車保養與維護操作。
（10）可實現汽車拆裝和真車工況演示。
（11）檢測操作臺底座部分采用鋼性結構焊接，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
2、設備配置
（1）全新汽車 1臺
（2）主機1臺，包括實訓臺，測量面板，故障設置系統，信號模擬系統；
（3）汽車專用線纜1套，全套線纜，包括ECU轉換器等，能實現實訓臺與整車電控系統對接；
（4）6套教學板（發動機電控系統、自動變速器、ABS系統、SRS系統、空調系統，車身電器系統）
外形：1740*650*1700mm,安裝原理面板與檢測端子。
整車電控系統實訓臺參考圖
5）使用說明書、實驗指導書、原車維修手冊。
（6）檢測實驗箱
含各系統可更換的電路圖(換臉板)可供20多個學生用。
三、教師管理中心，1套
配套器材
含：教師多媒體控制臺,VGA視頻分配器-一拖四; 網絡布線; 包含線盒等耗材;
無線路由、打印機;
1、功能：
（1）科目選擇：學習或者考試的內容的選定，發送到各個學生終端，同時控制傳輸?shù)礁鱾�學生終端的信號；
（2）考試管理：自動進行考題發送、計時，監控各學生終端狀態，對考試結果進行自動批改、評分和管理。
2、技術參數
（1）信號輸入：≥10路； 輸出：≥10路，-15V～＋15V；
（2）信號處理：五檔×1/5、×1/2、×1、×10、×100。
3、設備配置
（1）主機柜1臺（750*600*800mm)，電腦1臺；
（2）軟件系統1套：考試管理、學生信息管理、試題編輯、實訓管理、實訓內容編輯。
(3)原車維修手冊1份
教師管理中心參考圖
（3）◎配備DBQC-QC-08 汽車職業教育多功能綜合一體機（7 寸高清晰彩色液晶觸控屏）教學系統
包含以下功能模塊系統:
1.故障設置和考核系統
無線觸控屏智能化故障設置和考核系統
觸控操作汽車職業教育多功能綜合一體機”故障設置和考核系統”界面,可實現故障設置、故障模擬、學員考核與評份、故障排除等功能。
故障設置和考核系統采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。
控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離， 避免復雜連線干擾控制器，系統更加可靠。
驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和
RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。
手持移動控制終端采用 7 寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對 話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。
手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持 移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
可通過 PC 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與 學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與 學員設故與排故界面原理圖與設備面板原理圖完全一致)
可自由設定任意一處與汽車電控模塊引腳有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置�？筛鶕�(jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置�？筛鶕�(jù)用戶使用要求調整故障設置點的數量和故障設置類型。
所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統 組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。
2．汽車檢測與診斷系統
汽車職業教育多功能綜合一體機與實訓無線無線藍牙連接;

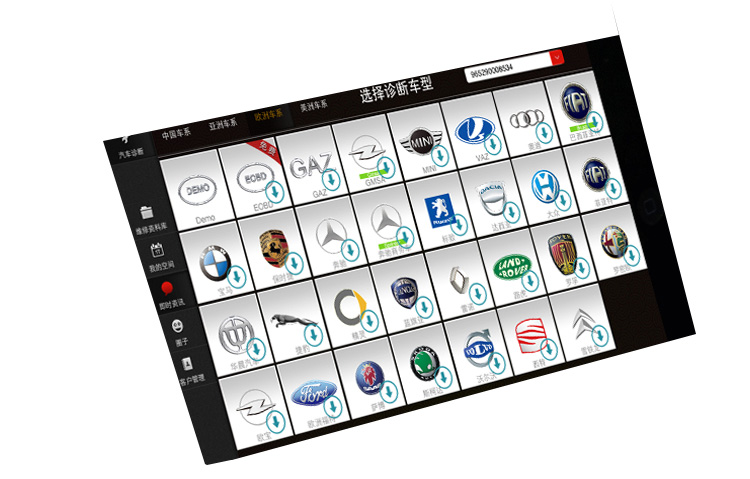

觸控操作汽車職業教育多功能綜合一體機”檢測與診斷系統”界面,可讀取汽車設備故障碼、故障碼清除、讀取車輛數據流、動作測試及特殊功能等。
功能特點:
1.設備系統診斷
2.讀取系統版本信息
3.讀取故障碼
4.清除故障碼
5.讀取數據流信息
6.動作測試
7.特殊功能
8.數據流波形顯示
9.維修資料庫(包含實訓設備原機維修資料,操作使用與實訓指導書)
汽車職業教育多功能綜合一體機與實訓無線無線藍牙連接;
觸控操作汽車職業教育多功能綜合一體機”檢測與診斷系統”界面,可讀取汽車設備故障碼、故障碼清除、讀取車輛數據流、動作測試及特殊功能等。
功能特點:
1.設備系統診斷
2.讀取系統版本信息
3.讀取故障碼
4.清除故障碼
5.讀取數據流信息
6.動作測試
7.特殊功能
8.數據流波形顯示
9.維修資料庫(包含實訓設備原機維修資料,操作使用與實訓指導書)
