標準零件實測繪圖訓練裝置是一種專門用于機械類專業學生進行零件測繪和繪圖訓練的實用工具。通過該裝置的訓練，學生可以掌握標準零件的測繪方法、繪圖技巧以及機械零件的精度控制等關鍵技能。
二、標準零件模塊
標準零件模塊是訓練裝置的核心部分，包含了各種常見的標準零件，如螺栓、螺母、軸承、齒輪等。這些零件均按照國家標準制造，具有精確的尺寸和公差要求。學生可以通過對這些零件的測繪，了解標準零件的結構特點和尺寸規范。
三、測量工具套裝
測量工具套裝包括了游標卡尺、千分尺、百分表等常用的機械測量工具。這些工具可以幫助學生對標準零件進行精確的尺寸測量，確保測量結果的準確性和可靠性。同時，通過訓練，學生也可以熟練掌握各種測量工具的使用方法和注意事項。
四、繪圖工具組合
繪圖工具組合包括繪圖筆、直尺、圓規、繪圖板等，用于將測量結果轉化為圖紙上的具體表達。學生可以使用這些工具進行零件輪廓的描繪、尺寸的標注以及圖樣的整理等工作，提高繪圖技能和繪圖效率。
五、訓練指導書冊
訓練指導書冊是訓練裝置的配套教材，詳細說明了標準零件的測繪流程、測量方法、繪圖技巧以及注意事項等內容。學生可以根據指導書冊的步驟進行訓練，逐步掌握標準零件的測繪和繪圖技能。同時，指導書冊還提供了豐富的練習題和案例，幫助學生鞏固所學知識并提高應用能力。
六、精制存儲箱子
精制存儲箱子用于存放訓練裝置的所有部件和工具。箱子采用優質材料制作，具有防塵、防潮、防摔等功能，確保裝置在存儲和運輸過程中的安全性。同時，箱子的設計合理，方便學生對部件和工具進行分類存放和快速取用。
七、拆裝訓練模塊
拆裝訓練模塊提供了可拆卸的標準零件，使學生能夠進行拆裝訓練，深入理解零件的結構和裝配關系。通過拆裝訓練，學生可以鍛煉動手能力，提高解決實際問題的能力，同時也加深對零件測繪和繪圖的理解。
八、零件尺寸測量
零件尺寸測量是訓練裝置的重要環節。學生需要使用測量工具套裝對標準零件進行精確的尺寸測量，記錄測量結果，并分析測量數據的準確性和可靠性。通過這一環節的訓練，學生可以掌握正確的測量方法，提高測量精度，為后續繪圖工作奠定基礎。
九、圖紙制作訓練
圖紙制作訓練是標準零件實測繪圖訓練裝置的關鍵環節。學生需要根據測量結果，使用繪圖工具組合在繪圖板上繪制出零件的圖紙。在訓練過程中，學生需要注重圖紙的規范性和準確性，包括尺寸標注、圖樣整理、文字說明等方面。通過圖紙制作訓練，學生可以提升繪圖技能，增強對零件結構和尺寸的理解。
十、總結
標準零件實測繪圖訓練裝置是一種實用的教學工具，能夠幫助學生掌握標準零件的測繪和繪圖技能。通過使用該裝置進行訓練，學生可以深入了解零件的結構特點、尺寸規范以及測量方法，提高動手能力和繪圖水平。同時，該裝置也適用于機械類專業的教學和實驗，對于培養高素質的機械類專業人才具有重要意義。
產品介紹：
DB-XY04 標準零件實測繪圖訓練裝置
一、產品特點
1、項目實際化：以實際標準零件為訓練對象；
2、功能系統化：看圖找標準零件、標準零件測量、標準零件繪圖三位一體的訓練模式；由簡單標準零件到復雜標準零件的訓練過程。
3、學生大眾化：小型、組合、便攜式訓練裝置，兩三人一組，讓盡可能多的學生獲得充分的訓練機會
4、教學標準化：配套的訓練指導書，教和學都十分方便、教學效果顯著；
5、管理便利化：零件、測量工具及指導書均放在一個精制的箱子里，管理十分方便。

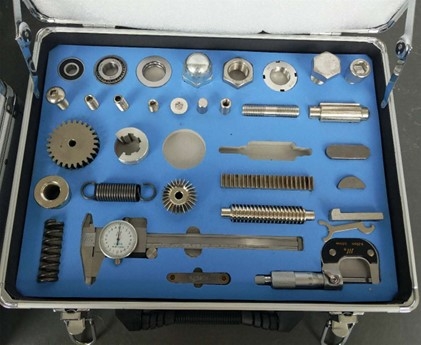

1、標準零件（30件/套）
（1）軸承零件：深溝球軸承、圓錐滾子軸承、推力球軸承
（2）螺栓零件：外六角螺栓、內六角螺栓測繪、雙頭螺栓
（3）螺釘零件：圓頭螺釘、沉頭螺釘、緊定螺釘 1、緊定螺釘 1
（4）螺母零件：外六角螺母、球頭六角螺母、圓螺母
（5）墊圈零件：平墊圈、彈簧墊圈
（6）鍵銷零件：平鍵、半圓鍵、矩形外花鍵、矩形內花鍵、圓柱銷、圓錐銷
（7）齒輪零件：圓柱齒輪、齒條、圓錐齒輪、蝸桿、渦輪
（8）彈簧零件：壓縮彈簧、拉伸彈簧
2、測量工具：游標卡尺、外徑千分、螺紋樣板、圓弧樣板等
3、便攜組合式：檢測零件、測量工具及指導書均放在一個精制的綜色箱子里
4、外形尺寸：410mm×310mm×100mm
三、實訓項目
（一）訓練模式
1、看圖找物訓練；
2、零件測繪訓練；
3、零件投影繪圖訓練；
（二）訓練內容
1、軸承零件測繪訓練
2、螺栓零件測繪訓練
3、螺釘零件測繪訓練
4、螺母零件測繪訓練
5、墊圈零件測繪訓練
6、鍵銷零件測繪訓練
7、齒輪零件測繪訓練
8、彈簧零件測繪訓練
