樓層控制電路實訓
一、實訓目的了解摟層控制電路原理
二、實訓器材
（1）實訓屏一套
（2）電梯電氣控制模塊一塊
（3）連接導線若干
2．摟層控制電路工作原理
在電梯井道內，每層都裝有一只永磁感應器，而在轎廂側裝有一塊長條的隔磁鐵板。假如電梯從1層向上運行，則隔磁鐵板依次插入感應器，當隔磁板插入感應器時，該感應器內的干簧觸點閉合，控制相應的樓層繼電器1LJ～4LJ吸合。

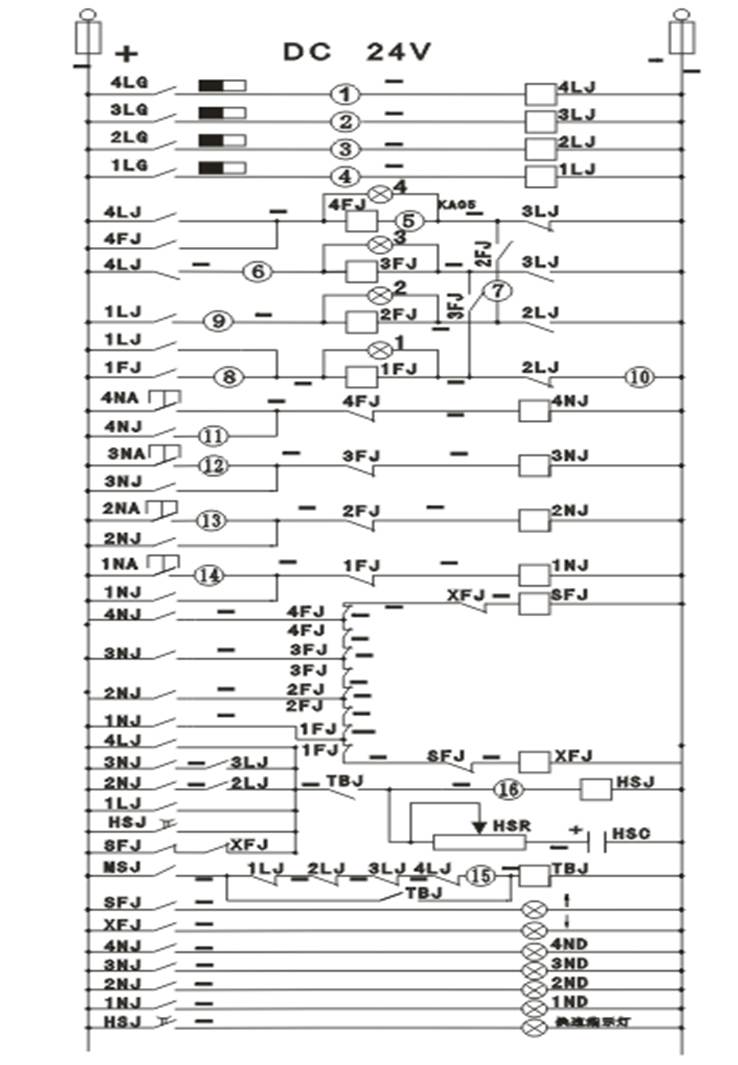

3．電梯電氣控制故障圖
4.故障點分析
故障點1啟動時,故障現象:第4層的樓層繼電器不動作；
故障點2啟動時,故障現象:第3層的樓層繼電器不動作；
故障點3啟動時,故障現象:第2層的樓層繼電器不動作；
故障點4啟動時,故障現象:第1層的樓層繼電器不動作；
四、注意事項
（1）應在指導老師的監護下，做到安全文明操作，防止意外事故發生。
（2）安裝前應熟悉電路的工作原理及工藝要求。 安裝接線時不可用力過猛，以防螺釘打滑或發生意外人身事故和設備事故。
（3）用萬用表帶電檢測時應注意正確選擇檔位。
（4）通電試車完畢，切斷電源。對圖紙資料妥善保管，并做好記錄。
（5）結束后需對現場進行整理，打掃衛生。
