調幅波同步解調實驗
一、 實驗?zāi)康?/strong>
1. 加深對同步解調相關理論的理解。
2. 理解同步檢波器能解調普通調幅波（AM）和抑制載波雙邊帶調幅波（
）的概念。3. 掌握用MC1496模擬乘法器組成的同步檢波器來實現普通調幅波（AM）和抑制載波雙邊帶調幅波（
）的解調的方法與電路。了解輸出端的低通濾波器對 解調的影響。二、實驗使用儀器
1．集成乘法調幅實驗板、調幅信號同步解調電路實驗板
2．20MH雙蹤示波器
3. 萬用表
三、實驗基本原理與電路
1. 同步解調分析
同步檢波，又稱相干檢波。它利用與已調幅波的載波同步（同頻、同相）的一個恢復載波（又稱基準信號）與已調幅波相乘，再用低通濾波器濾除高頻分量，從而解調得調制信號。它適應一切調幅波。
它與普通包絡檢波器的區別就在于接收端必須提供一個本地載波信號
，而且要求它是與發送端的載波信號同頻、同相的同步信號。利用這個外加的本地載波信號與接收端輸入的調幅信號
兩者相乘，可以產生原調制信號分量和其它諧波組合分量，經低通濾波器后，就可解調出原調制信號。以抑制載波雙邊帶調幅（
）為例，設輸入的
信號及同步信號分別為
則乘法器的輸出電壓為：
顯然，上式右邊第一項是所需要的調制信號，而第二項為高頻分量，可被低通濾波器濾除。
同理，設普通調幅波（AM）的表達式為：
=
則乘法器的輸出電壓為：
經低通濾波器濾取出直流信號與調制信號。 經低通濾波器濾除高頻分量，即可獲得低頻信號
輸出。本實驗 的乘法器采樣集成模擬乘法器MC1496 來實現，MC1496構成集成模擬乘法器原理見實驗一 。
2.實驗電路

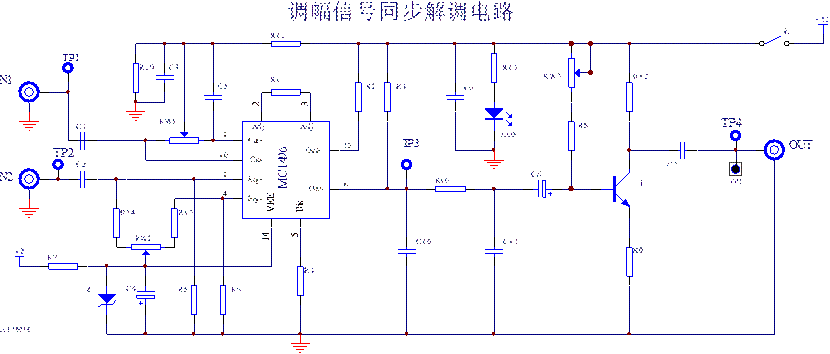

集成乘法器幅度調制實驗電路如圖1-1。
圖1-1 MC1496構成的調幅波同步解調實驗實驗電路
四、實驗內容
1．普通調幅波（AM）的同步解調實驗。
2．抑制載波的雙邊帶調幅波（DSB/SC-AM）的同步解調實驗。
五、實驗步驟
1．普通調幅波（AM）的同步解調實驗。
(1) 在實驗箱主板上插上集成乘法器幅度調制電路模塊、調幅波同步解調實驗實驗電路模塊，接通實驗箱上電源開關電源指標燈點亮。
(2) 按照實驗一方式，產生普通調幅波（AM） 信號
(3) 將集成乘法器幅度調制電路模塊產生的普通調幅波（AM）加在調幅同步解調實驗電路模塊的IN2端，由集成乘法器幅度調制電路模塊IN2端引入載波信號加在調幅波同步解調實驗電路模塊的IN1端。
(4)調節調幅波同步解調實驗實驗電路模塊上電位器RW1、RW2，在TP3端可觀測到?jīng)]有經過低通濾波器的解調信號，在TP5端可觀測到經過低通濾波器的解調信號，解調后的信號由TP4送入實驗箱上音頻放大器，由OUT端送入實驗箱上的頻率計測量解調信號的頻率。
2．抑制載波的雙邊帶調幅波（DSB/SC-AM）的同步解調實驗
(1) 按照實驗一方式，產生抑制載波的雙邊帶調幅波（DSB/SC-AM）信號。
(2) 將集成乘法器幅度調制電路模塊產生的抑制載波的雙邊帶調幅波（DSB/SC-AM）信號加在調幅波同步解調實驗實驗電路模塊的IN2端，由集成乘法器幅度調制電路模塊IN2端引入同步信號加在調幅波同步解調實驗實驗電路模塊的IN1端。
(3)調節調幅波同步解調實驗實驗電路模塊上電位器RW1、RW2，在TP3端可觀測到?jīng)]有經過低通濾波器的解調信號，在TP5端可觀測到經過低通濾波器的解調信號，解調后的信號由TP4送入實驗箱上音頻放大器，由OUT端送入實驗箱上的頻率計測量解調信號的頻率。
六、實驗報告要求
1．整理按實驗步驟所得的數據，繪制記錄的波形
2．粗略畫出TP3端 沒有經過低通濾波器的解調信號和TP5端 經過低通濾波器的解調信號波形。
3．改變調幅系數ma觀測解調效果，與二極管包絡解調進行比較。
4. 總結由本實驗所獲得的體會。
