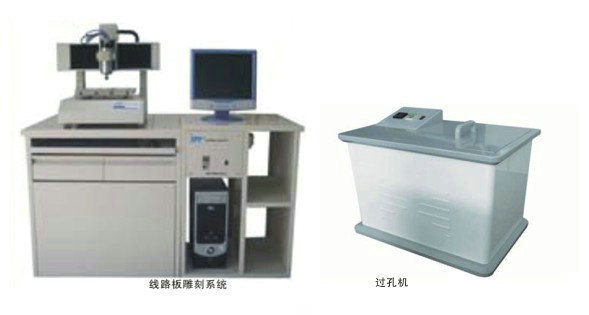

DBG-P 環保型PCB制板工藝系統
價格:168500元
一、系統特點
是PCB設計及驗證設計快速制板的研發利器，PC控制完成全自動鉆孔替代人工操作；PCB雕刻、局部雕刻、鉆擴孔、切割一次完成，雕刻制板解決了化學污染環境的優點，減少了使用轉印紙、感光紙等工藝的麻煩；采用USB接口通信，速率快，軟件操作簡單。
二、雕刻機結構及技術參數
傳動機構XYZ均采用直線導軌，滑塊預緊裝置，保證滑塊無間隙；機器整體結構采用鑄鐵件，整體銑平，導軌支撐面平整、穩定；XYZ軸均采用德國原裝進口滾珠絲桿，運動平穩，雕刻精度高、整體震動小。
強大的軟件設計功能，通過PROTEL繪制圖形后轉換成Gerber文件導入雕刻機軟件系統，該系統具有原點設定、返回原點、雙面板定位孔沖定、線路隔離、鏤空、隔邊、斷點續刀、局部雕刻及鉆孔識別孔徑大小及選擇刀具、鉆頭等識別功能。
主要技術參數：
|
規格型號
|
DB-3020
|
鉆孔深度
|
0.02～3mm
|
|
最大工作面積
|
320mm×320mm
|
鉆孔孔徑
|
≥0.4mm
|
|
加工面數
|
單/雙面
|
鉆孔速度
|
100 孔/分鐘
|
|
驅動方式
|
步進電機
|
直線導軌
|
工業級線形方滑軌
|
|
主軸電機
|
60000rpm變頻電機
|
傳動方式
|
滾珠絲桿
|
|
最大移動速度
|
4.8m/min
|
控制方式
|
ARM
|
|
最小線寬
|
4mil（0.1016mm）
|
通信方式
|
RS-232/USB
|
|
最小線距
|
6mil（0.1524mm）
|
安全性能
|
硬件限位保護，超限自停
|
|
分辨率
|
0.003125mm
|
防塵罩
|
標配
|
三、雙面板過孔機
技術參數：
|
最大孔化板面
|
340*340mm
|
陽極銅板
|
180*100*2mm(2套)
|
|
最小孔徑精度
|
0.5mm
|
電源
|
220V/50-60HZ
|
|
最大厚徑比
|
2.5：1
|
外形尺寸
|
350*270*490mm
|
|
工作電流
|
0-3A可調
|
重量
|
45Kg
|
四、全套系統推薦配置：
|
名 稱
|
規格型號
|
數量
|
備 注
|
|
|
電腦
|
|
1臺
|
自備
|
|
|
線路板裁板機
|
DB-CBJ
|
1臺
|
|
|
|
線路板雕刻機
|
DB-3020
|
1臺
|
|
|
|
PCB教學掛圖
|
DB-TP
|
1套
|
1、尺寸：1200*800mm，彩色噴繪；
2、塑框鑲邊，內容介紹制板設計工藝及制作流程。
|
|
|
PCB仿真教學軟件
|
DB-JC
|
1套
|
用于PCB教學用視頻資源CD | |
|
配套耗材
|
單面敷銅板
|
8mm*12mm
|
50片
|
|
|
雙面敷銅板
|
30mm*30mm
|
25片
|
|
|
|
雕刻刀
|
|
10根
|
|
|
|
鉆頭
|
|
10支
|
|
|
|
化學沉銅液
|
|
1桶
|
|
|
|
雙面板導電膠
|
|
1瓶
|
|
|
| 附注：實際增減設備數量，根據實際需求。 | ||||
