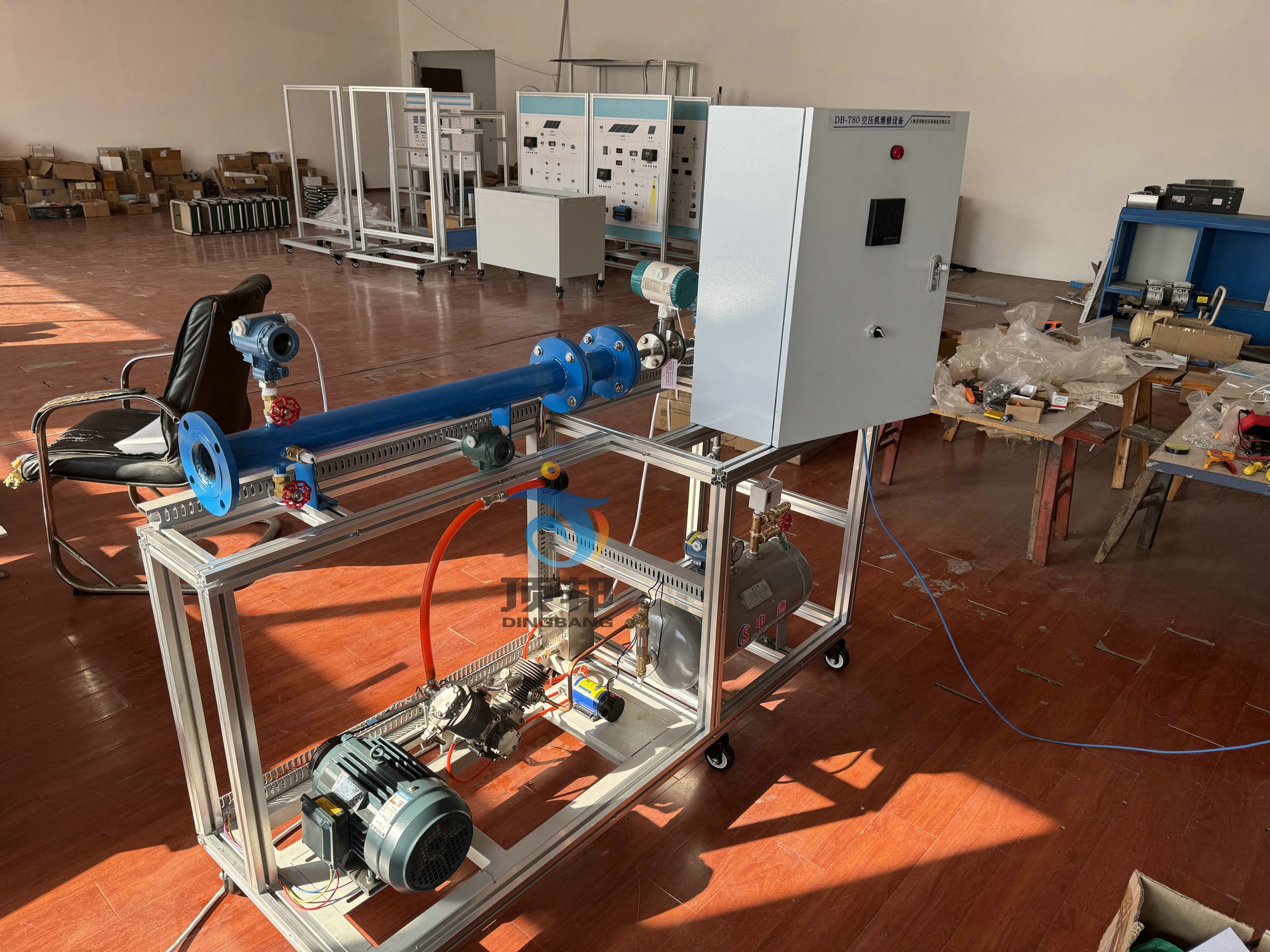

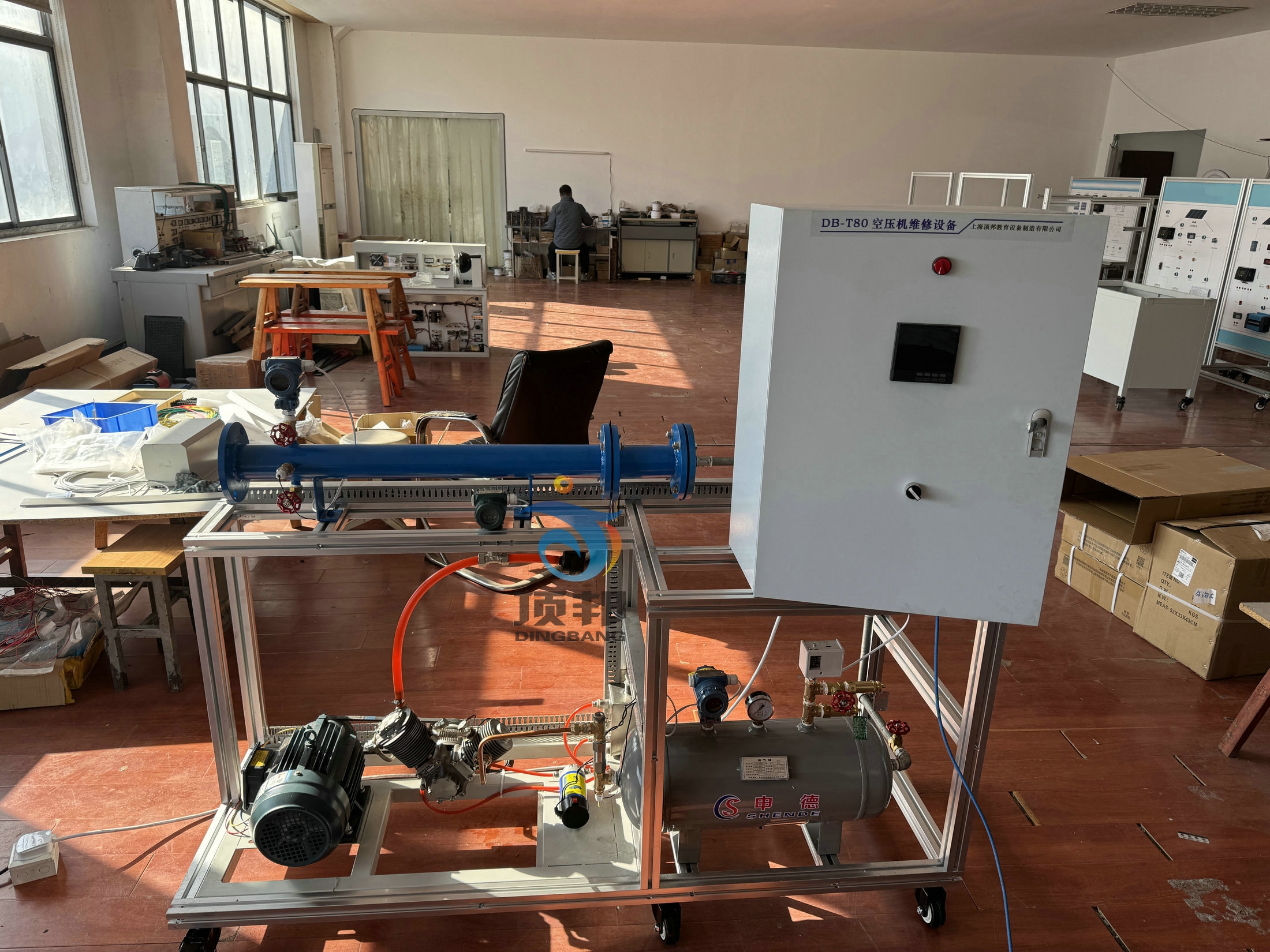

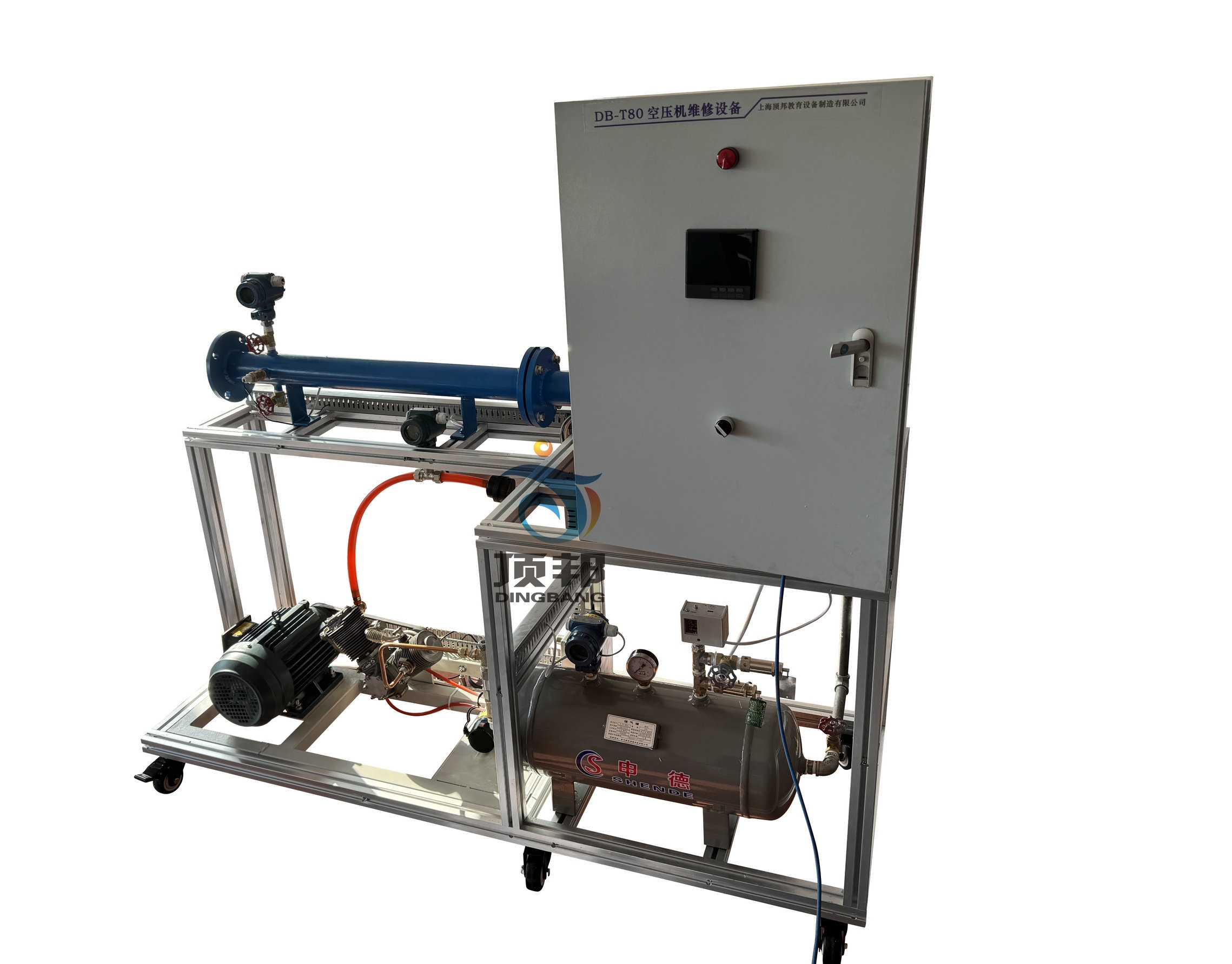

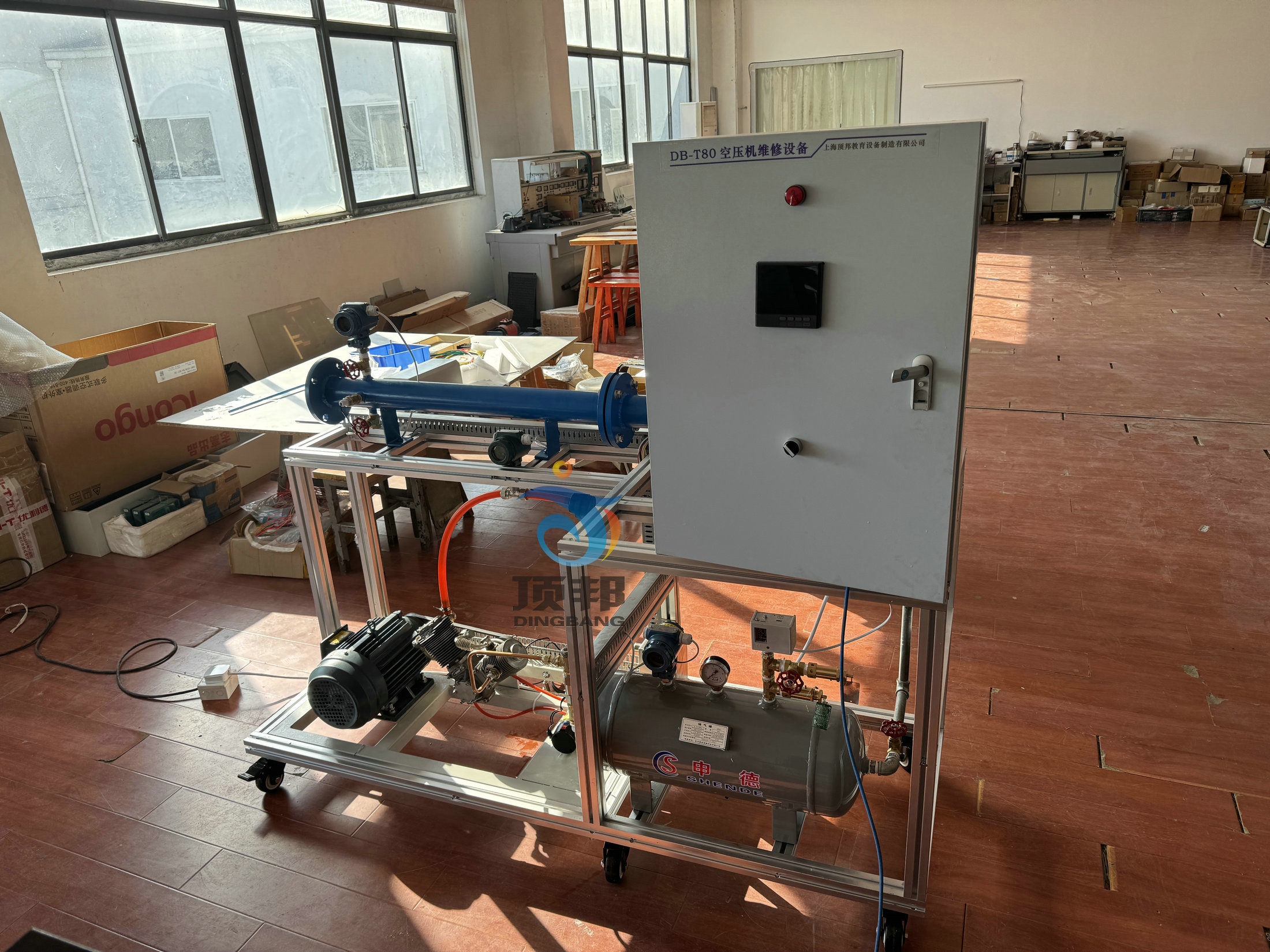

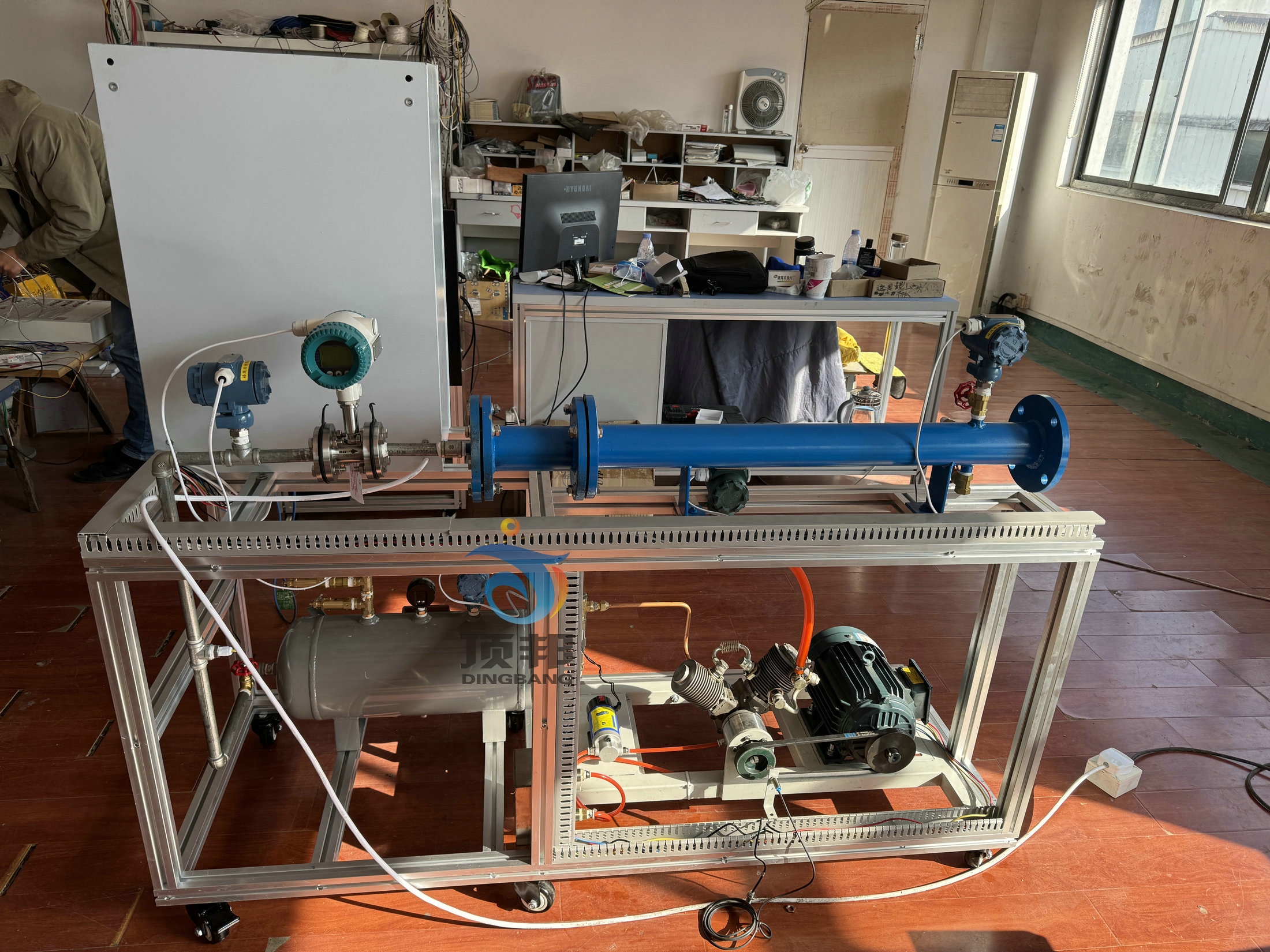

案例產品圖片：
產品簡介：
一、概述
空壓機是氣源裝置中的主體，通過原動機將機械能轉換成氣體壓力能，在動力機械中占有很大的比例，其相關性能對生產安全、節能減排等各方面均有較大的影響。本裝置采用往復式活塞空壓機為實驗對象，對其進行出廠實驗、性能實驗以及變工況實驗，直觀的了解空壓機原理、結構、運轉、試驗過程、性能參數和自動檢測的方法及手段，可以作為高校本科生、碩士生、博士生培養使用的基礎實驗平臺，也可作為科研、教學和委托檢測的專業試驗設備。
輸入電源：?jiǎn)蜗嗳�～220V±10% 50Hz
工作環境：溫度-10℃～+40℃
裝置容量：≤1.5kVA
冷卻方式：風冷功率：8-10kW
重 量：200kg±50kg
外形尺寸160cm×80cm×150cm
安全保護：具有漏電壓、漏電流過流保護裝置，安全符合國家標準。
三、功能特點
1、置結構緊湊，抗干擾能力強，振動小，噪聲低，適合實驗室布局。
2、采用高頻采集卡和計算機（計算機用戶自配）相結合的測控系統，編程靈活、易于操作、性能可靠，采用集中管理、分散控制的模式，人機交流簡便，并能實時檢測系統運行數據。
3、移動方便：裝置配有四個萬向輪，可方便移動。
4、增加了個安全泄壓閥，可測試泄壓閥性能，
5、實驗臺本體由工業鋁型材框架、加壓系統及恒溫系統等下列模塊組成。
6、在線軟件可測量電機A、B、C各相電壓，各相電流、各相功率因數，各相有功功率、各相無功功率，各相電量，總電量。
空壓機維修設備 輸入電源：?jiǎn)蜗嗳�～220V±10% 50Hz
工作環境：溫度-10℃～+40℃
裝置容量：≤1.5kVA
冷卻方式：風冷
功率：8-10kW
重 量：200kg±50kg
外形尺寸不小于140cm×80cm×150cm
安全保護：具有漏電壓、漏電流過流保護裝置，安全符合國家標準。
轉速：1220-2000rpm；
額定排氣壓力：0.7-3MPa
儲氣罐不少于2個
排氣減壓裝置不少于1套
消聲器：安裝在排氣閥后
配安全閥不少于1個
測量顯示裝置溫度傳感器：Pt100鉑熱電阻，測溫范圍：0至200℃1個
高頻動態壓力傳感器：量程-100kPa～1MPa，頻響范圍0～100kHz，精度0.25級1個
空壓機專用壓力傳感器：量程0~16bar，輸出信號4~20mA不少于1個
框架使用工業鋁型框架，便于移動和固定，有利于實驗室的布局
實驗對象：包括但不限于QYJ-150空壓機（雙缸三級壓縮，壓縮介質:空氣 工作原理:活塞式壓縮機
潤滑方式:機油潤滑空壓機
氣桶量不小于:20pma
四、實驗功能
采用噴嘴法測量空壓機的排氣量
安全閥泄放性能測定實驗
3、各種壓力變送器的使用
4、孔板流量的使用
5、數字采集系統的應用
五、技術參數：
| 序號 | 名稱 | 參數 | 數量 |
| 1 | 空壓機 |
QYJ-150空壓機（雙缸三級壓縮，壓縮介質:空氣 工作原理:活塞式壓縮機轉速：1220-2000rpm； 額定排氣壓力：0.7-3MPa |
1臺 |
| 2 | 第二儲汽罐 | 用于測試空壓機的安全閥實驗 | 1個 |
| 3 | 排氣減壓裝置 | 管路系統采用全304不銹鋼 | 1套 |
| 4 | 氣路壓力傳感器 | 測量流量計進口靜壓力1MP，輸出信號：4~20mA | 1個 |
| 5 | 測試安全閥 | 0.6MP， | 1個 |
| 6 | 氣罐 | 40L | 1個 |
| 7 | 排污口： | 儲汽罐排除凝結水1/4 | 1個 |
| 8 | 溫度傳感器： | Pt100鉑熱電阻，測溫范圍：-50-100℃ | 3個 |
| 9 | 高頻動態壓力傳感器 | 測量活塞壓力：0-1MPa，頻響范圍：0～100kHz，精度：0.25級 | 1個 |
| 10 | 壓機專用壓力傳感器： | 1MP，輸出信號：4~20mA | 1個 |
| 11 | 電壓變送器： | 測定電動機的電壓4-20ma | 1個 |
| 12 | 電流集變送器 | 測定電動機的電流4-20ma | 1個 |
| 13 | 測試軟件 | 在線監測及穩態分析，壓縮機排氣量、功率打印等功能 | 1套 |
| 14 | 電動機 | 5.5KW/380V | 1套 |
| 15 | 電動機轉速傳感器 | 光電開機 | 1套 |
| 16 | 數據采集模塊 | 用有一路調整采集信號，用于采集壓縮機活塞位置16路AI。8 路DI，8路DO | 1套 |
| 17 | 電腦桌鋁型材 | 500*500*1200 | 1張 |
| 18 | 鋁型材框架 | 其中鋁型材架底部裝有萬向輪，便于移動和固定，有利于實驗室的布局：1400*700*1500 | 1套 |
