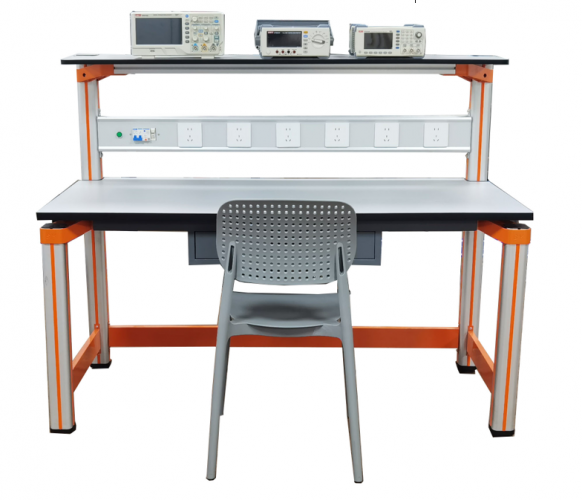

DBGY-08 電子工藝裝配實訓臺

一、產品概述：
電子工藝裝配實訓臺是高度仿真工廠的電子焊接裝配生產線，滿足學員電子制作、電子設計大賽、課程設計、畢業設計、創新實踐活動等綜合性、設計性、創新性的實訓要求�？膳囵B(yǎng)學生的實踐能力和創新能力。適用于《電路基礎》、《電工技術》、《模擬電子技術》、《數字電子技術》等相關課程實訓需求。適合技術學校、職業培訓學校、職教中心、鑒定站／所等電子類專業《電子工藝》相關課程的教學實訓和鑒定考核。
二、主要技術指標：
1、輸入電壓：?jiǎn)蜗嗳€～220V±10% 50Hz
2、裝置容量：＜1kVA
3、工作環境：溫度-10℃～+40℃相對濕度<85％(25℃)
4、裝置容量：<500VA
5、外形尺寸：?jiǎn)蝹€(gè)實訓臺尺寸為1.2m×0.7m×1.30m。
三、產品結構：
電子工藝裝配實訓臺由儀器架、電源控制箱、實驗桌、移動矮柜、學生凳等組成。實驗裝置支架與實驗桌可組合、可拆裝。支架與桌腳一體，鋁合金結構。
（一）儀器架：儀器架置于實訓臺頂部，由截面尺寸：70mm×70mm，高性能表面氧化的鋁型材、雙面噴塑鋼板及一次成型鋁壓鑄框架連接構件構成（非焊接工藝），外形美觀，結構牢固耐用。儀器架底部裝有隱藏式扁平形照明LED燈，光源集中柔和明亮，外形美觀。
（二）電源控制箱：電源控制箱特制鋁型材結構，內嵌多組交流220V儀器儀表工作電源插座，并設有獨立漏電保護開關，電源控制箱置于儀器架下部，儀器儀表用電安全方便。并裝有LED燈控制開關。
（三）實訓桌結構：
實訓桌規格為1200（長）*700（寬）*1300（高），設有一個抽屜；實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70mm×70mm，四面帶槽，槽寬約8mm，端部裝有注塑成型配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于300kg。配備儲存柜，存放元件及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
實驗桌后面二支截面尺寸70mm×70mm桌腳向上延伸，與一次成型鋁壓鑄框架連接構件構成（非焊接工藝）牢固的支架，與儀器架、電源控制箱組成一個完整的實訓屏。
（四）儲存柜1個：全鋼≥1.5mm厚C型桌腿，配靜音可調可調地腳；1個全鋼活動柜（上二抽下一門結構，一個抽內高10公分，一個抽內高15公分）加厚滾輪滑道，下配萬向腳輪可自由活動。
（五）防靜電圓凳：1張；
凳面采用防靜電PU發泡坐墊，凳面尺寸≥330mm,無化學異味，內部采用≥12mm加厚實木板。安全有效防靜電，符合國際標準。360°自由旋轉升降，升降防爆氣桿升降測試≥10萬次。凳體采用鋼制一體結構，堅固耐用。
（六）其他：
1、電烙鐵焊臺：936型 1臺
陶瓷發熱芯，升溫回溫快；
變壓器純銅材質，低損耗，使用壽命長；
控制板模塊式設計，易維修更換；
烙鐵部分使用硅膠電纜與控溫臺連接，耐燙耐燒；
殼體材質加厚，堅固耐用；
電源電壓AC220V/50Hz；
消耗功率60W空載待機功率≤5W；
200-480℃溫控，溫度穩定度±3℃ ；
烙鐵接地電阻≤2Ω；
烙鐵接地電壓≤2mv；
2、ODP3122可調穩壓直流電源：1個；
輸入電壓:220V
輸入頻率:50Hz
輸出電壓：DC 0-30V 連續可調
輸出電流:DC 0-10A 連續可調
顯示分辨率:電壓 0.1V，電流 0.1A
顯示精度:±1%
電壓穩定度:≤0.05%+1mV
電流穩定度:≤0.1%+10mA
負載穩定度:CV≤0.1%+1mV CC≤0.1+10mA
波紋及噪聲:CV≤10mV(RMS) CC≤20mA(RMS)
冷卻方式:智能溫控風扇強制風冷
工作環境:-10-40℃ 相對濕度<80%
儲存環境:-20--80℃ 相對濕度<80%
外觀尺寸:長260x寬 125x高 155mm
重量:2.5-3kg。
