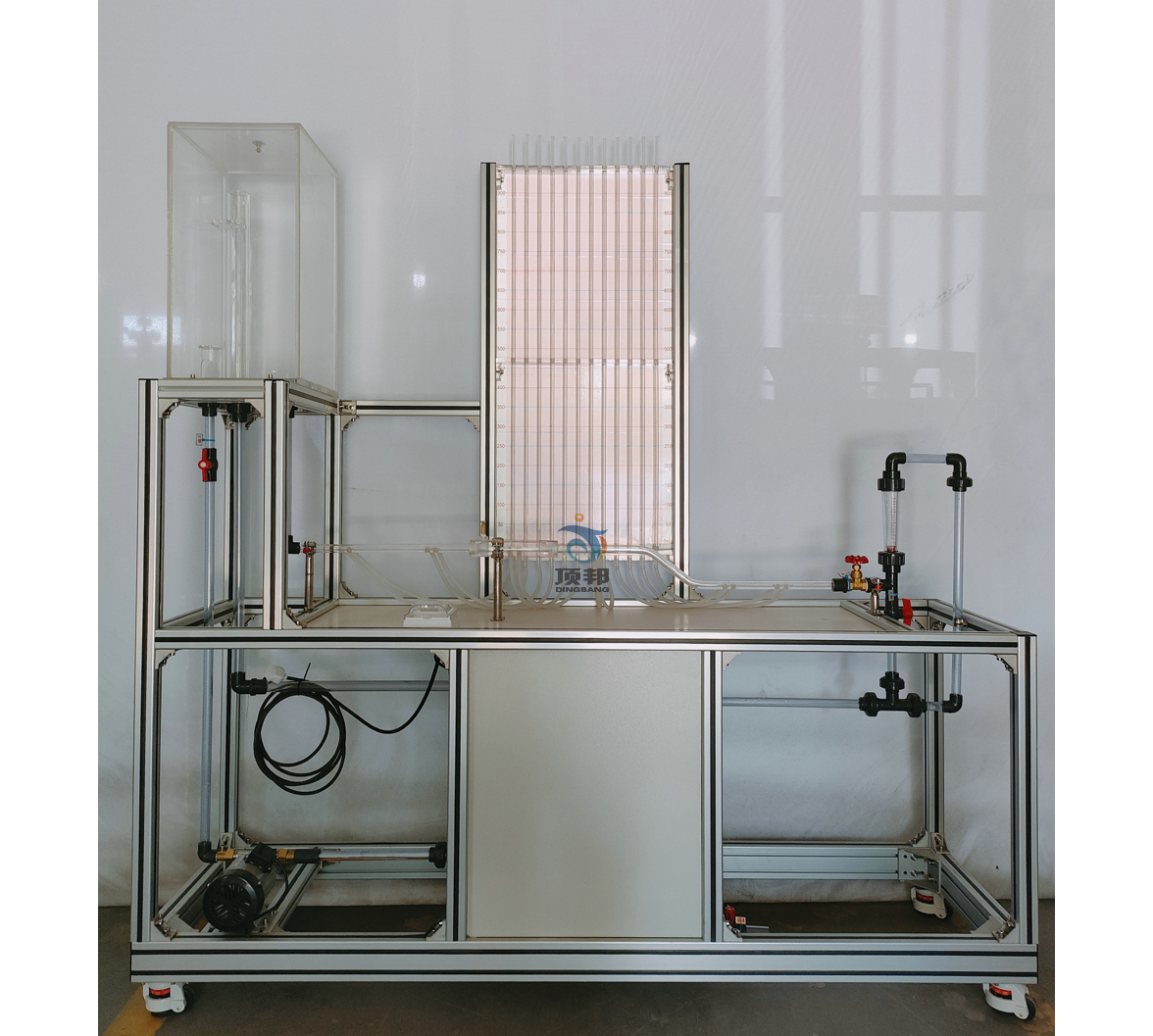

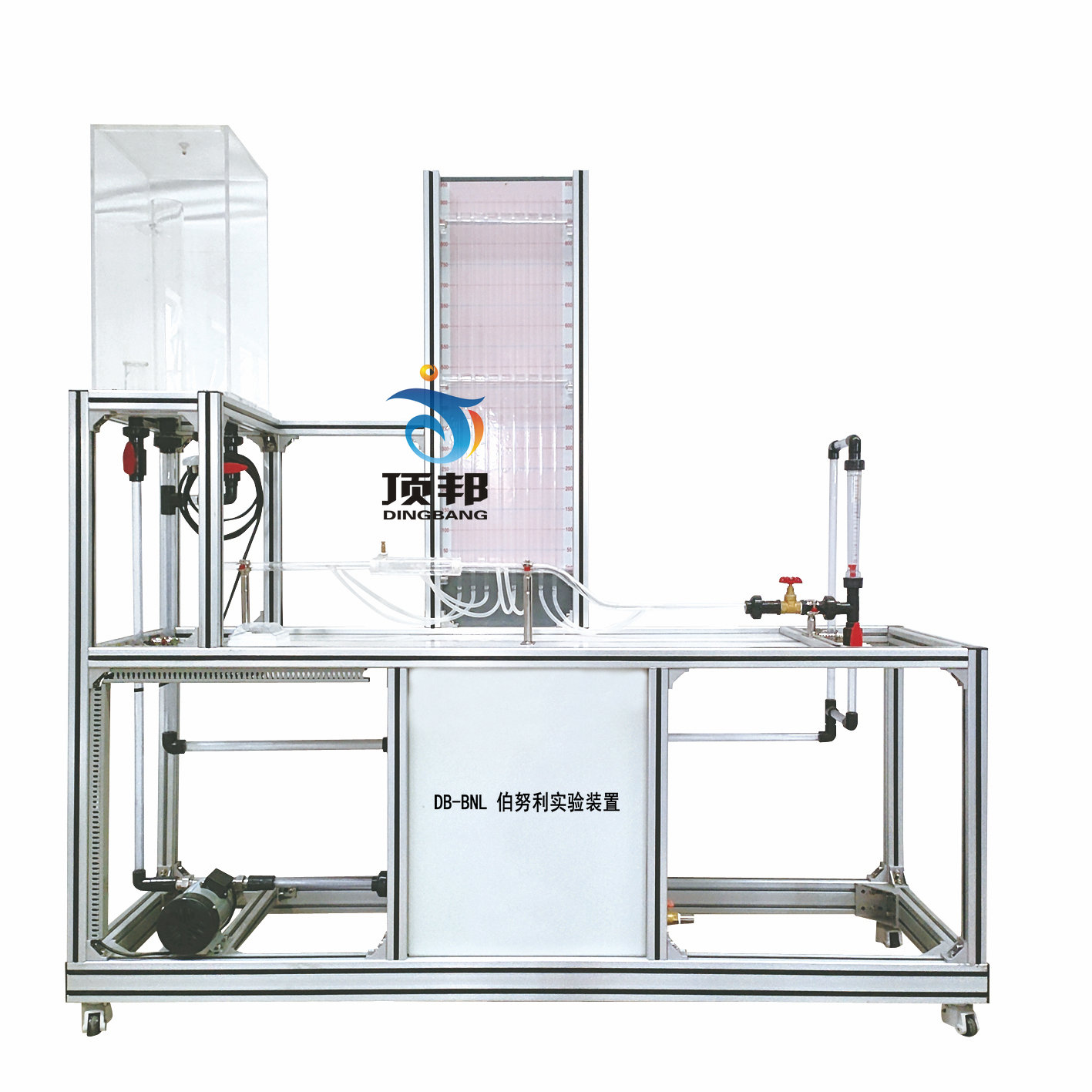

DB-BNL 伯努利實驗裝置
| 分 項 | 說 明 | |||
| 裝置特點 |
1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。 2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。 3、本實驗裝置主體部分采用透明優質有機玻璃制作，實驗現象清晰，方便學生觀察。 4、本實驗裝置可定性驗證流體在流動過程中的機械能轉化；可驗證流體連續性方程，測定直管阻力及測定點速度。 5、裝置設計可360度觀察，實現全方位教學與實驗。 |
|||
| 裝置功能 |
1、測定分析流體流經不同位置（管徑、高度）穩定界面時的壓力變化情況。 2、了解流體在管內流動時，流體阻力的表現形式。 3、演示分析畢托管的工作原理。 4、觀察分析流體流經不穩定界面（突擴和突縮）時的壓力變化情況。 5、可根據柏努利方程分析直管沿程阻力及局部阻力的測定原理。 |
|||
| 設計參數 | 壓力范圍：10~400 mmH2O。液體流量：100~1000 L/h；常溫、常壓操作。 | |||
| 公用設施 |
水：裝置自帶水箱，實驗時經離心泵進入實驗導管并循環使用。 電：電壓AC220V，功率200W，標準單相三線制。 實驗物料：清潔自來水。 |
|||
| 主要設備 |
1、優質有機玻璃實驗管，上裝實驗逐漸增大和逐漸縮小導管內徑d=14-30mm。 2、演示板：表面噴塑鋁板，配水平坐標線。優質有機玻璃測壓管，可測定分析各測壓點的壓力變化情況。 3、循環水箱，容積：約80L。 4、優質有機玻璃高位槽，容積：約40L。 5、水泵：功率260W。 6、液體轉子流量計：100～1000 L/h。 7、管路：透明材質，壁厚≥2mm。 8、外形尺寸：1800×500×2000mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。 9、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 壓力（差） | U型管 | 玻璃管壓差計 | 無 | |
| 中心速度 | 畢托管 | 液柱高度 | 無 | |
| 液體流量 | 轉子流量計 | 流量計就地顯示 | 管路出口閘閥（手動） | |
友情提示：
1、貨品驗收：閣下收貨時請檢查伯努利實驗裝置的貨品外觀，核實伯努利實驗裝置的數量及配件，拒收處于受損狀態的伯努利實驗裝置；
2、質保：頂邦將為閣下提供伯努利實驗裝置產品說明書內的質保條件和質保期，在質保范圍內提供對伯努利實驗裝置的免費維修，超出條件承諾時提供對伯努利實驗裝置的有償維修；
3、退換貨：閣下單方面原因?qū)е碌牟麑?shí)驗裝置選型錯誤或伯努利實驗裝置購買數量錯誤，造成伯努利實驗裝置的退換貨要求，將不被接受；
4、貨期：伯努利實驗裝置的發貨期為參考值，如您需要了解伯努利實驗裝置的精確貨期，請與頂邦的銷售人員聯系；
5、如閣下對伯努利實驗裝置有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關伯努利實驗裝置的咨詢。
