DB-TYN32 便攜式太陽能電池測試儀

一、產品綜述：
DB-TYN32便攜式太陽能電池測試儀主要用于室外太陽能電池組件伏安特性測試，能夠方便、快速的測試太陽能電池組件在自然光照下的工作特性，可為太陽能電站設計、驗收、維護提供測試保障，是電站建設單位、質檢部門、生產廠家、科研單位等必備檢測工具。本產品附帶環境溫度、電池板溫度、輻照度檢測等測試探頭，能夠全面記錄測試的環境狀態。測試儀主機采用便攜式設計，具備防塵、防濺水功能，并采用高亮、陽光下可視彩色液晶，適應野外工作需求。主機內置用戶熟悉的WINDOWS操作界面，測試結果直觀明確，為用戶提供一流的操作體驗。

便攜式太陽能電池測試儀采集器采用高性能微處理器為主控CPU，大容量數據存儲器。測試時由機內的電子負載實現了被測組件從開路到短路的變化過程，其電子負載電路采用電壓控制、電容保持的暫穩態工作方式。電子負載的輸出跟隨一個控制電壓，由預先存儲在 EPROM中的設定的數據通過 D/A轉換電路輸出控制電壓。電壓步長的確定是通過測試出組件的開路電壓完成的。采用確定電壓步長的方法可以實現對不同型號組件的自動識別，使測試點在 I-V特性曲線上形成一個合理的分布。測試儀可以實時給出被測組件的開路電壓、短路電流、最佳工作點、填充因子以及光強的測試數據。
二、技術特點：
● 提供業內獨有的連續發電量測試功能，能夠連續數天檢測組件在戶外的功率變化曲線和輻照度變化曲線，并顯示發電量與累積輻照度數據。
　　● 獨家支持符合IEC61863規定的多種測量條件轉換功能，適應最新檢測標準要求。
　　● 高亮、陽光下可視液晶顯示，USB外設接口，提供非同一般的操作體驗。
　　● 采用WINCE圖形系統，多國語言可選，讓您能夠迅速掌握儀器的各項功能。
　　● 室外低照度伏安特性測試，并提供標準STC測試條件修正。如果用戶需要，可提供計量服務，出具計量證書。
　　● 內置豐富的太陽能電池組件修正模型數據庫，覆蓋大多數組件生產商的產品，為測試結果的轉換比對提供參考，并為用戶提供了全面的參數設置功能，方便用戶手動添加測試修正模型。
　　● 內部具備高壓隔離電源設計，為用戶提供可靠的安全保障。自動量程切換功能，帶過壓過流保護，并提供可設定的自動連續測試功能。
　　● 內置大容量可更換鋰離子電池，為測試提供充足電力。
　　● 具備環境溫度檢測、電池板溫度檢測、太陽輻照度檢測等環境監測功能，并提供用戶可選的輻照度計量證書。
　　● 可測量參數： I-V曲線，P-V曲線，短路電流，開路電壓，峰值功率，峰值功率點電壓、電流，定電壓點電流，填充因子，轉換效率，串聯電阻，并聯電阻，太陽電池溫度，環境溫度、輻照度。
三、便捷直觀的曲線測試操作

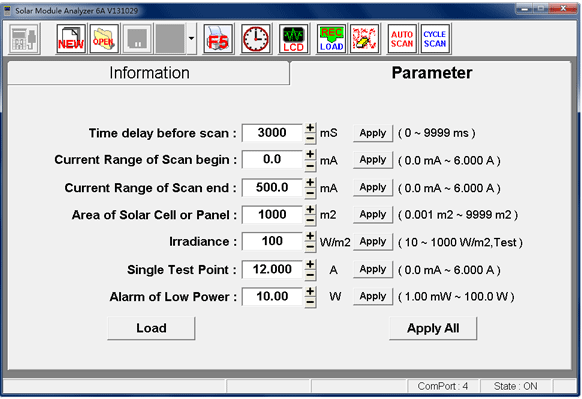

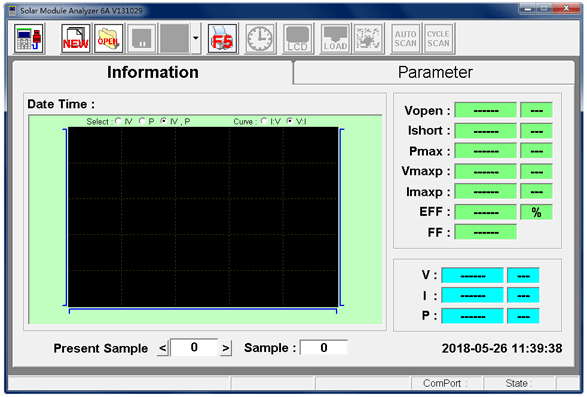

　　高分辨率全局測試曲線顯示，自動連續測試功能。被測組件的伏安特性細節特征、環境信息和校準組件信息一目了然，并提供數據保存、讀取與傳輸功能。提供更高采樣率選擇功能。

可找出太陽能模組最大功率的工作點 (Vmaxp, Imaxp)
量測最大功率時(Pmax) 的最大電壓 (Vmaxp) 最大電流 (Imaxp)
量測開路電壓(Vopen) 與短路電流 (Ishort)
移動指標可顯示I-V特性曲線每一點的特性值
可選購攜帶式印表機將圖形與特性值直接復制下來
在標準光源下可直接顯示太陽能電池的轉換效率η(％) 與FF值
可以自動掃瞄或單點測試
測試光強范圍：0—2000瓦/平方米
支持不同類型太陽能電池板功能測試，范圍：0---300W；

四、典型應用：
DB-TYN32便攜式太陽能電池測試儀具有測試精度高，測試速度快、重量輕等特點，并且標配輻照度、溫度等環境探頭，是太陽能電池組件設計開發、外場鑒定及教學演示的最佳設備。

五、技術規范：
 電器規格 (23℃±5℃)

檔位(60V/6A)	解析度	準確度
0-6V	0.001V	±1%±(1% of Vopen±9mV)
6-10V	0.001V	±1%±(1% of Vopen±0.09V)
10-60V	0.01V	±1%±(1% of Vopen±0.09V)

DC直流電壓:

檔位(60V/6A)	解析度	準確度
0-0.6A	0.1mA	±1% ±(1% of Ishort ±0.9mA)
0.6-1A	0.1mA	±1% ±(1% of Ishort ± 9mA)
1-6A	1mA	±1% ±(1% of Ishort ± 9mA)

DC直流電流:

檔位(60V/6A)	解析度	準確度
0-1A	0.1mA	±1% ±0.9mA
1-6A	1mA	±1% ±9mA

電池類型	1.2V AA充電電池 x 8(2500mAh)
AC電流轉換器	交流 110V或220V 輸入，直流 12V/ 3A 輸出
尺寸	257 (長) x 155 (寬) x 57 (高) 厘米 10.1 (長) x 6.1 (寬) x 2.2 (高) 英吋
重量	1160公克(含電池)

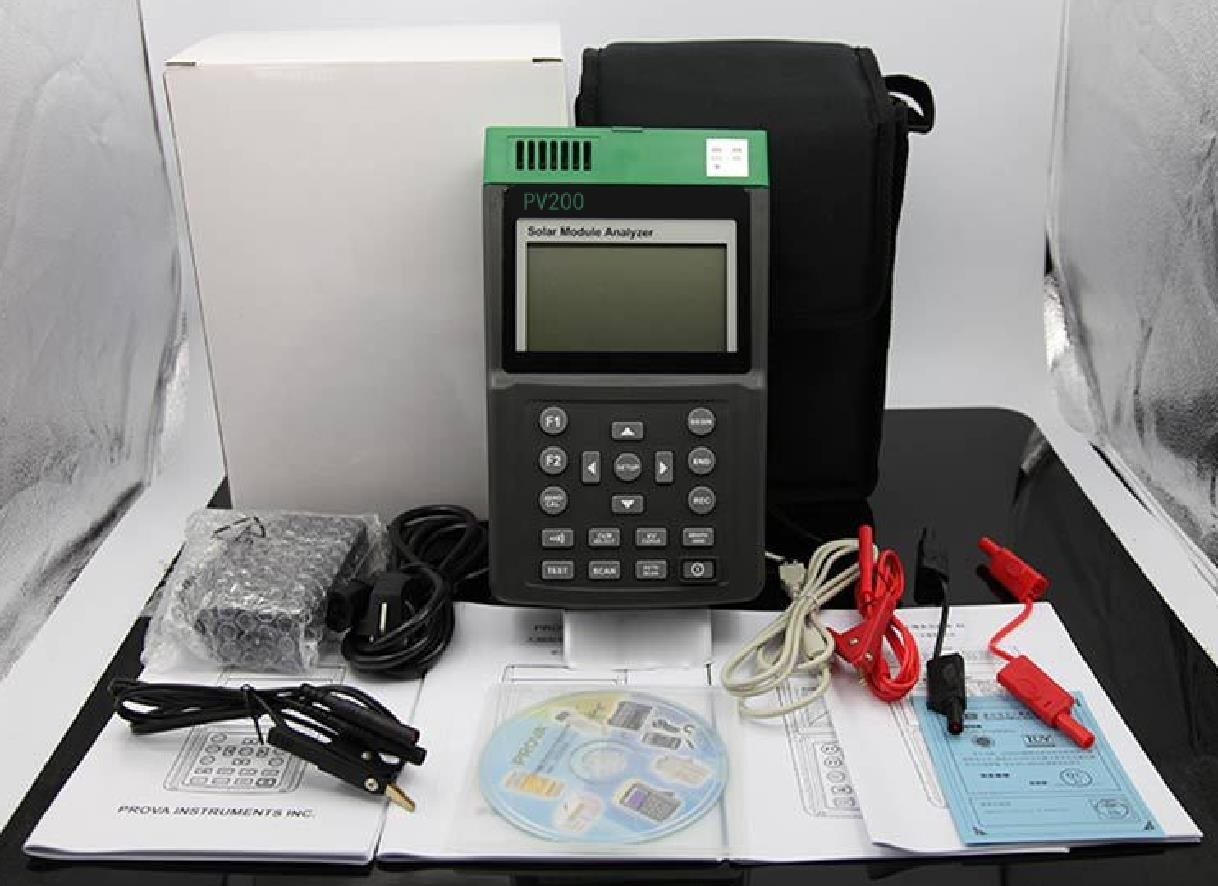

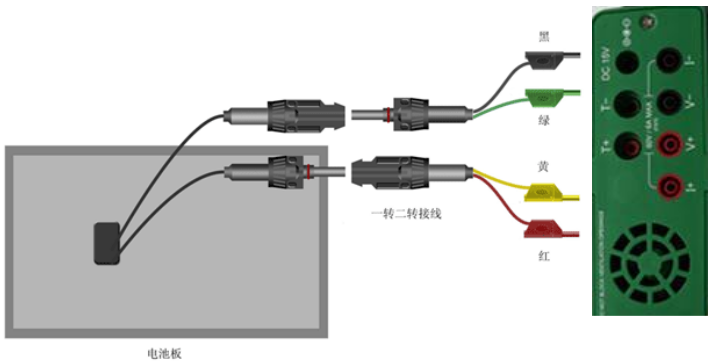

附件	使用手冊 x 1，電源適配器 (AC adaptor) x 1 1.2V AA 充電電池 x 8，USB連接線 x 1 軟件光盤 x 1 凱氏夾 (Kelvin Clips) (6A max) x 1 組

注：1、輻照度測試準確度會因?yàn)榇髿鈼l件不同以及周圍環境的影響而產生改變，±3.0%讀數準確度指標是在滿足AM1.5光譜分布的AAA級太陽模擬器輻照下測得。
2、轉換標準STC條件最大功率準確度的測試條件為：穩定輻照度≥700W/m2，光譜AM1.5，太陽光入射角（垂直）≤±25°，被測太陽電池組件或方陣背面溫度15℃～65℃。
